Amplificador de alta fidelidad de 100 vatios

Electronics Help Care August 21, 2025 Amplifier Diagram

Amplificador de alta fidelidad de 100 vatios. Este es el diagrama del circuito del controlador DIY para el amplificador. Este circuito permite crear un amplificador con 20 transistores. Esta placa no es un amplificador, sino un controlador de sonido. Conduce el sonido a los transistores. Podemos usar cualquier transistor PNP o NPN para crear un amplificador, como el 2sc5200 y el 2sa1943, el c5198 y el a1941, o el TIP41 y el TIP41. Cualquier transistor, según el voltaje y el amperaje.

Este es el diagrama del circuito de protección del altavoz. Protege el altavoz de quemaduras. Si el amplificador tiene algún problema, este circuito puede salvar la caja de resonancia. Normalmente, cuando el transistor se cortocircuita, el voltaje sale de la línea de salida del altavoz, y este circuito lo protege. Este circuito no debe permitir que se envíe voltaje directo al altavoz. Este circuito es esencial para proteger el altavoz.

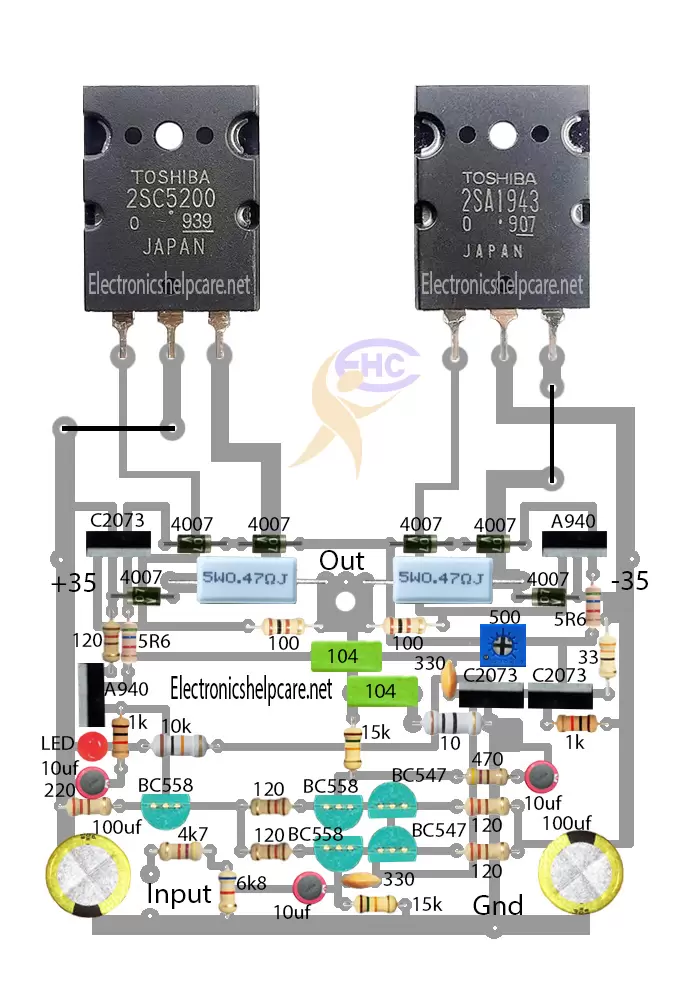

Placa de circuito amplificador estéreo con 2SC5200 y 2SA1943:
Esta placa de circuito amplificador estéreo con 2SC5200 y 2SA1943 es un diagrama estéreo. Se puede obtener una salida de 200 W + 200 W. Se puede usar un voltaje de 25-0-25 a 50-0-50. Se requiere doble voltaje: positivo, negativo y tierra. Diagrama de transistores PNP y NPN. La potencia de salida depende del voltaje.

Stereo amplifier circuit board using 2sc5200 and 2sa1943

Stereo preamplifier circuit diagram:

This is a Stereo circuit diagram. We need a Stereo circuit when we are making an amplifier. Without a pre-amplifier amplifier can’t make the best quality of sound. Here in this circuit used OPA2134PA IC is used. It’s a dual-voltage preamplifier.
